Strandingsmaskin av planettypen

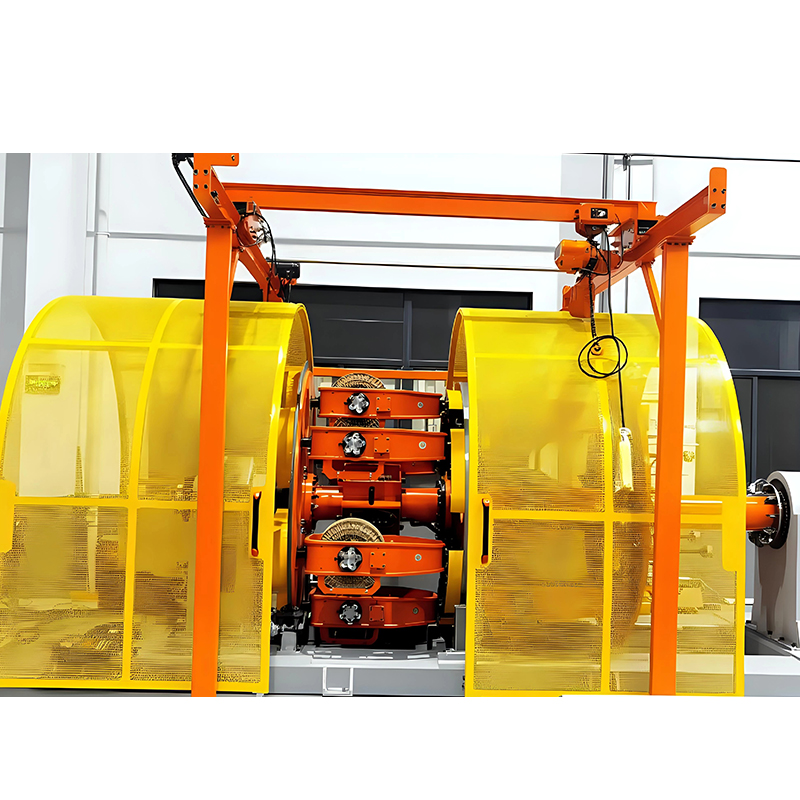

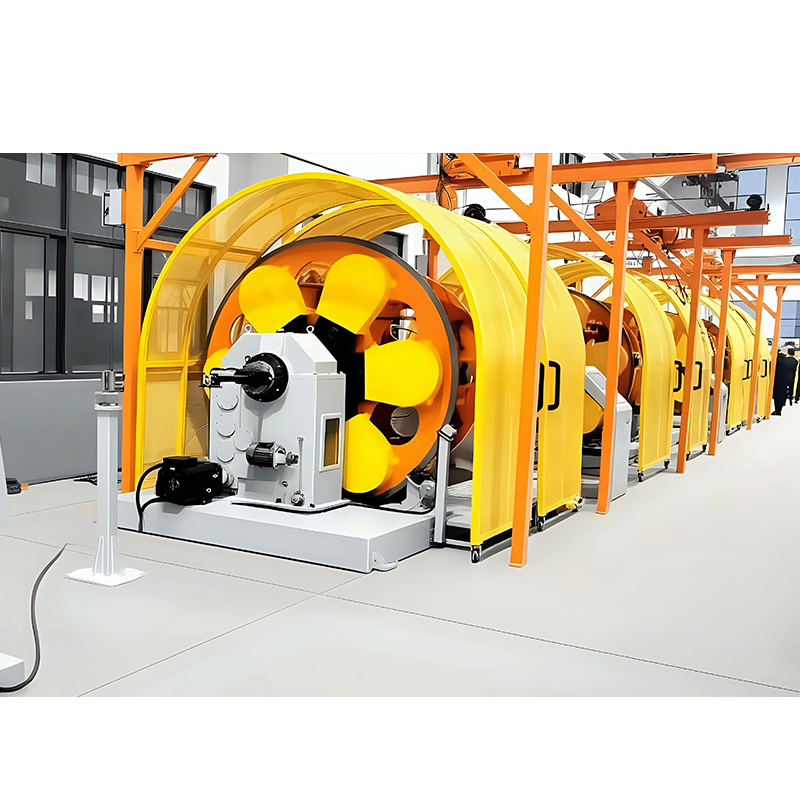

Planetary Stranding/Pair Twisting Machine er en kjernekablingsmaskin designet spesielt for produksjon av høyytelses, komplekse presisjonskabler. Den er spesielt godt egnet for spesialkabler som krever ekstremt høye standarder for elektrisk ytelse, mekanisk styrke, fleksibilitet og konsistens.

■ Presisjonskoordinert bevegelsesprinsipp: Ved å bruke en unik planetarisk bevegelsesarkitektur, roterer flere kjerner (ledere eller elementer) og beveger seg nøyaktig og synkront rundt en sentral akse. Denne designen etterligner i hovedsak orbitalbevegelsen til himmellegemer, og sikrer ekstremt høy geometrisk symmetri og strukturell stabilitet under strandingsprosessen.
■ Optimalisert intern stresskontroll: Under høyhastighets stranding håndterer og minimerer denne mekanismen effektivt gjenværende dreiemoment i kjernene (betraktelig reduserer vridningseffekten). Dette er avgjørende for å opprettholde kjernens opprinnelige fysiske egenskaper, forhindre påfølgende deformasjon og forbedre kabelens generelle fleksibilitet og langsiktige levetid.
■ Integrert og effektiv prosess: De kritiske stranding- og dobbeltviklede skjermings-/beskyttelsestrinnene fullføres effektivt i en enkelt, kontinuerlig prosess. Denne integrerte designen forbedrer ikke bare produksjonseffektiviteten betydelig, men eliminerer også potensielle kvalitetssvingninger forårsaket av prosessskifter, og sikrer ensartethet, tetthet og tett integrering av skjermingen eller det beskyttende laget med de strandede trådene.
■ Oppfyller strenge applikasjonsstandarder: Dens design- og prosesskontrollfunksjoner gjør den til et ideelt valg for å produsere banebrytende kabler som de som er kompatible med USB 3.1 høyhastighets dataoverføringsspesifikasjoner, flerkjernede medisinske utstyrskabler (krever biokompatibilitet og høy pålitelighet), slepekadekabler som er utsatt for kontinuerlig bøyning (høy energimotstandsstasjon), høy energimotstandsstasjon (høy energimotstand), sikkerhet og holdbarhet), og kabler for høyhastighets sammenkoblingskomponenter som QSFP. Disse applikasjonene krever alltid nesten perfekt elektrisk isolasjon, signalintegritet, mekanisk seighet og miljømessig tilpasningsevne.
■ Tilpasning til komplekse kabelstrukturer: Den planetariske strukturen demonstrerer utmerket tilpasningsevne og prosesseringsevne for komplekse kabelkonfigurasjoner, inkludert høye kjernetall, spesialformede ledere og komposittskjermingsstrukturer (som dobbeltviklet aluminiumsfoliefletting), og sikrer prosesskontrollerbarhet og produktkonsistens selv i komplekse strukturer.

Strandingsmaskin av planettypen
  • Strandingsmaskin av planettypen
  • Strandingsmaskin av planettypen
  • Strandingsmaskin av planettypen
  • Strandingsmaskin av planettypen
PREV: Cantilever Type Single Stranding Machine
NESTE: Ingen neste artikkel
TEKNISKE PARAMETRE
KONTAKT OSS
RELATERTE PRODUKTER
OM OSS
NewTopp Presisjon Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision er et nasjonalt høyteknologisk foretak og har oppnådd ISO9001 kvalitetssertifisering og ISO14001 miljøstyringssystemsertifisering. Selskapet dekker 50 dekar, og har et uavhengig FoU-senter, et etterbehandlingssenter og en malerbod, som integrerer FoU, design, produksjon og salg. Vi er forpliktet til å gi kundene produkter av høy kvalitet og utmerket service.
As a professional China Strandingsmaskin av planettypen Manufacturer and Strandingsmaskin av planettypen factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
ÆRESSERTIFISERING
SERTIFIKAT
SISTE OPPDATERINGER
HVA ER NYHETER
INDUSTRI KUNNSKAP

Den Planetarisk stranding/par vrimaskin fungerer som kjerneutstyr for produksjon av høyytelses, komplekse presisjonskabler. Den er spesielt designet for produksjon av spesialkabler som krever ekstremt høye standarder for elektrisk ytelse, mekanisk styrke, fleksibilitet og konsistens. Dette utstyret opererer på et presisjonskoordinert bevegelsesprinsipp, som gjør at flere kjerner kan rotere og bevege seg nøyaktig og synkront rundt en sentral akse, og etterligner himmelbanebevegelse for å sikre optimal geometrisk symmetri og strukturell stabilitet under strandingsprosessen. Planetary Stranding Machine kontrollerer effektivt intern restspenning i kjernene under høyhastighets stranding, bevarer de opprinnelige fysiske egenskapene til ledningen, og fullfører stranding sammen med dobbeltlags skjerming/beskyttelsesinnpakning gjennom en integrert kontinuerlig prosess, noe som øker produksjonseffektiviteten og produktens enhetlighet betydelig.

Kjerne tekniske prinsipper

Planetary Motion Architecture: Bruker et unikt planetgirtransmisjonssystem, som lar flere utbetalingsenheter utføre sammensatt revolusjon rundt den sentrale opptaksaksen sammen med sin egen rotasjon, og oppnå presis regulering av leggelengde og spenningsbalanse.

Spenningsoptimaliseringsmekanisme: Bruker omvendt dreiemomentkompensasjonsteknologi for å aktivt motvirke torsjonsspenning under stranding, og minimerer ledningens tilbakefjæringstendens for å sikre dimensjonsstabilitet og langsiktig servicepålitelighet for den ferdige kabelen.

Integrert prosessmodul: Kombinerer stranding, skjerming omvikling (foliefletting) og tapeprosesser til en enkelt kontinuerlig flyt, eliminerer kvalitetssvingninger forårsaket av prosessoverganger og sikrer tett vedheft og jevn tetthet av skjermingslaget til kabelkjernen.

Typiske bruksområder

Høyhastighets dataoverføringskabler: Produserer datakabler som er kompatible med USB 3.1, Thunderbolt, QSFP og andre høyhastighets sammenkoblingsstandarder, som sikrer signalintegritet og lav krysstale.

Spesialiserte kabler for medisinsk utstyr: Produserer kabler med flere kjerner for medisinsk diagnostisk utstyr, og oppfyller kravene til biokompatibilitet samtidig som de garanterer høy pålitelighet i komplekse medisinske miljøer.

Dynamiske applikasjonskabler: Designet spesifikt for kabelbærersystemer og robotiske skjøtekabler, og tilbyr utmerket motstand mot bøyeutmatting og mekanisk stresstoleranse.

Nye energi-høystrømskabler: Produserer høystrømskabler for ladestasjoner for elektriske kjøretøy og energilagringssystemer, og oppfyller kravene til elektrisk sikkerhet og holdbarhet i miljøer med høy temperatur.

Spesielle komposittstrukturkabler: Håndterer komplekse strukturer som høyt kjernetall, spesialformede ledere og komposittskjerming (dobbeltlags foliefletting), og sikrer prosesskontrollerbarhet og produktkonsistens.

Sammenligning av utstyrstype

Utstyrstype Arbeidsprinsipp Egnet kabelstruktur Maks kjerneantall Strandingshastighet Søknadsegenskaper
Cage Planetary Strander Planetgir, total rotasjon Strømkabler, Styrekabler 7-61 kjerner Middels-Høy hastighet Robust struktur, egnet for stranding med stort tverrsnitt
Rørformet Strander Rørrotasjon, stasjonære gevinster Kommunikasjonskabler, Datakabler 1-30 kjerner Høy hastighet Kompakt fotavtrykk, enkel målerskifte
Høyhastighets Strander Enkelt-vri prinsipp, baugrotasjon Elektroniske ledninger, Automotive ledninger 1-7 kjerner Ultra-høy hastighet Høy produksjonseffektivitet, egnet for fine ledninger
Back-Twist Pair Twister Aktiv back-twist, synkron sporing Høyhastighets parkabler, differensialpar 2 kjerner Høy hastighet Komplett vri-reversering, utmerket signaloverføringsytelse


Profesjonell vedlikeholdsveiledning


Rutinemessige vedlikeholdspunkter:

  1. Kontroller regelmessig planetgirkassens oljenivå og forurensning; prøvetesting anbefales hver 500. driftstime.

  2. Kalibrering av spenningskontrollsystem bør utføres månedlig, for å sikre at spenningsfeil på tvers av utbetalingsenheter er <±5 %.

  3. Ukentlig rengjøring og slitasjeinspeksjon av skiver og styreskiver for å forhindre riper i trådoverflaten.


Livssyklusstyring for kritiske komponenter:

  • Planetgirsett: Profesjonell inspeksjon anbefales hver 15.000 driftstime.

  • Spindellager: Sjekk klaring hver 10.000. time; planlagt utskifting ved 24.000 timer.

  • Servo-stasjoner: Omfattende ytelsestesting og fastvareoppgradering hvert 5. år.


Presisjonstiltak:

  • Kvartalsvis verifisering av nøyaktigheten av strandleggingslengden ved hjelp av lasermåleinstrumenter.

  • Halvårlig dynamisk balanseringskorreksjon for hele maskinen for å redusere vibrasjoner under høyhastighetsdrift.

  • Årlig overhaling for å sjekke monteringsklaringer og innretting av alle bevegelige deler.


Ofte stilte tekniske spørsmål

Spørsmål 1: Hva er hovedforskjellene mellom en planetarisk strandingsmaskin og tradisjonelt strandingsutstyr?
A: Den Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Q2: Hvordan velge riktig type strandingsutstyr?
A: Den selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Q3: Hvordan vurderes utstyrsproduksjonskapasiteten?
A: Faktisk kapasitet avhenger av faktorer som kjerneantall, strandingslengde og tråddiameter. For eksempel, med Newtopp Precision NP-500 Planetary Stranding Machine som produserer en 7-kjerners 18AWG-kabel, kan maksimal hastighet nå 60 m/min, med en teoretisk 24-timers kapasitet på omtrent 86 400 meter.

Q4: Hva er utstyrsoppgraderingen og utvidelsesevnen?
A: Moderne Planetary Stranding Machines har modulær design, som tillater funksjonell utvidelse ved å legge til utbetalingsenheter, integrere innebygde inspeksjonsmoduler eller oppgradere kontrollsystemer. Newtopp Precision-utstyr støtter oppgraderinger fra grunnleggende konfigurasjoner til helautomatiserte intelligente produksjonslinjer.
