Industrielle fleksible kabler (robotarmlinje, drakjedelinje)

Ekstruderingsprosess

Anbefalt: 60mm 25mm kjernetrådekstruder

Monteringsprosess

1. Enkel vridning anbefales: 1000 mm utkrager enkel vridning

2. Kabling anbefales: 400mm-500mm burstrandingsmaskin

Ekstruderingsprosess for ytre kappe

Anbefalt: 70 mm ytre kappe ekstruder

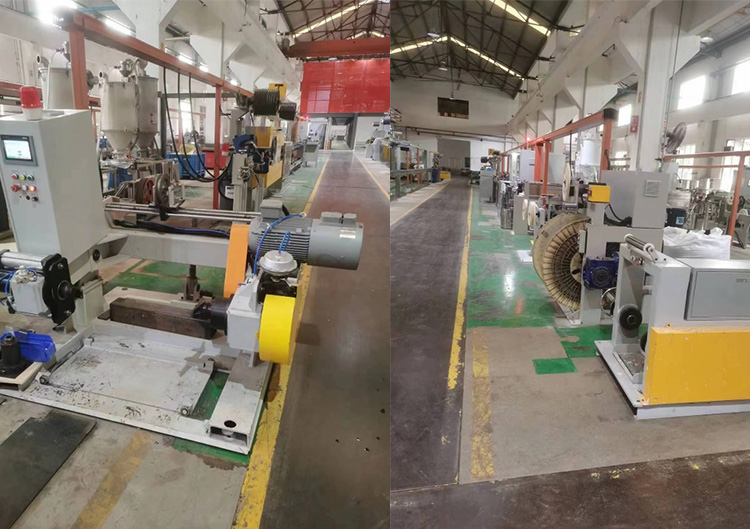

Industrilinje - Ekstrusjonsprosess

Søknader:

Egnet for høyhastighets ekstrudering av enkeltlags lederisolasjonsstrimmelisolasjon.

Funksjoner:

1. Bredt spekter av applikasjoner
2. Høy produksjonskapasitet
3. Høy kvalitet
4. Stabil temperaturkontroll
5. Enkel betjening
6. Lite fotavtrykk

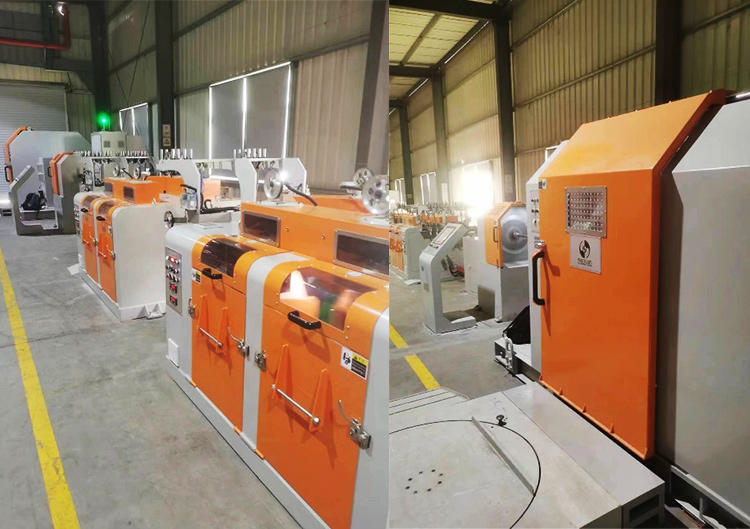

1000 mm Cantilever strandingsprosess

Søknader:

Egnet for flertrådet stranding av industrikabler (dragkjedelinjer, robotkabler, etc.), datakabler og strømkabler.

Funksjoner:

1. Bredt spekter av applikasjoner
2. Høy gjennomstrømning
3. Stabil spenning
4. Nøyaktig stranding

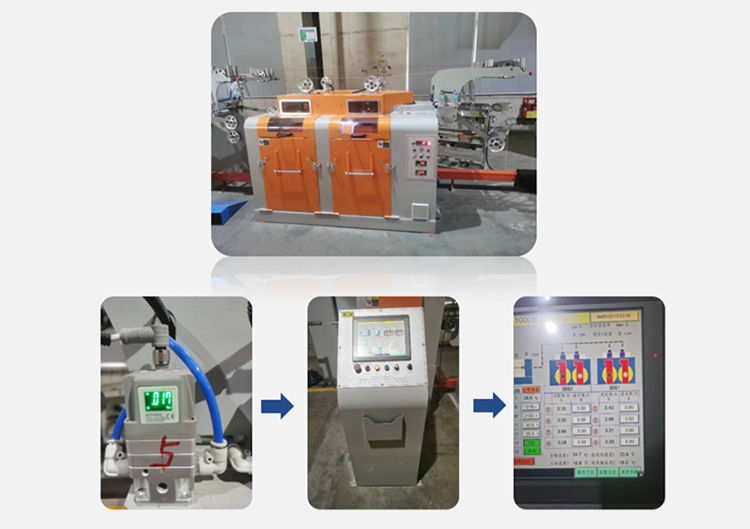

Cantilever vinsj avvikling og pay-off ramme

Nøkkelteknologier:

✔ Høy effektivitet, avviklingshastighet 500 rpm.
✔ Drevet avvikling og utbetaling.
✔ Proporsjonal ventilspenningsjustering, industriell kontrollpanelkontroll og enkel betjening.

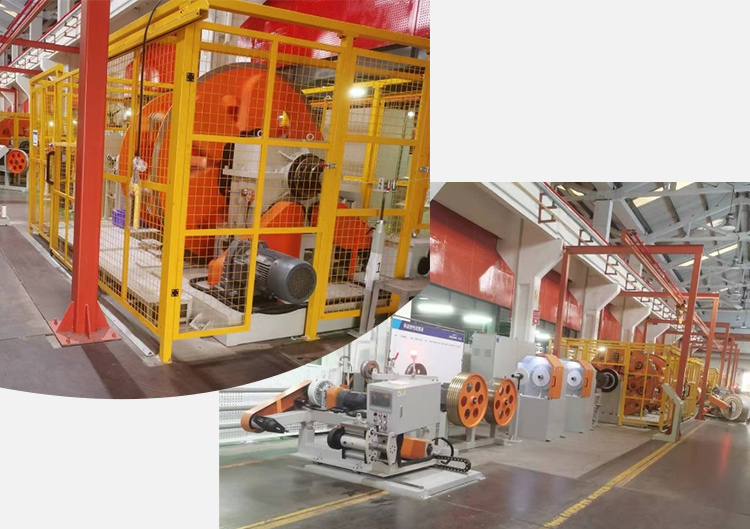

400 mm-500 mm viklemaskin for bur (kombinert prosess)

Søknader:

Egnet for prosessering av høye krav, spesielle standard industrikabler til bunter.

Funksjoner:

1. Aktiv trådmating, overvåking av spenningsmodul i sanntid og tilbakemeldingskontroll med lukket sløyfe.
2. Elektronisk tonehøyde, trinnløs justerbar, presis tonehøyde.
3. Kraftokularet synkroniseres med hovedenhetens drift, noe som reduserer friksjonen.
4. Aksel-type vikling sikrer stabil trådytelse.
5. Intelligent kontroll, alarmavstengning.
6. Enkel installasjon, ingen fundament nødvendig.

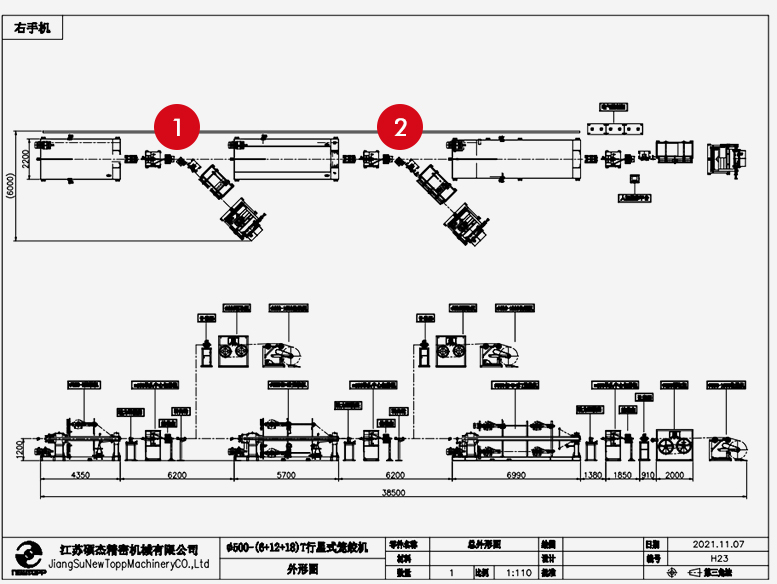

Burspill - Designtegninger

Funksjoner:

Modus 1 : 1 6 12 18, 36 hoder integrert drift

Modus 2 : 6 hoder, 12 hoder, 18 hoder, tre uavhengige burspill kan betjenes.

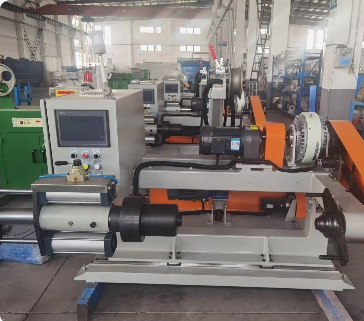

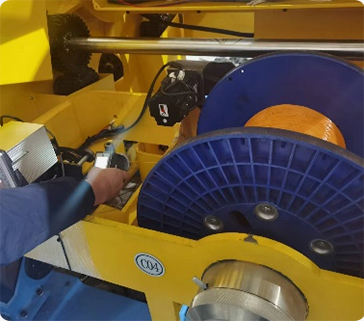

Å slappe av

Bruk en 2kW servomotor til å drive trådspolen for aktiv avvikling. En intelligent spenningsmodul
overvåker spenningen i sanntid, noe som muliggjør et lukket sløyfesystem som opprettholder konsekvent balansert,
stabil spenning.

Trådsamling

Det brukes et strømopptakssystem av spoletype, utstyrt med separat PLS og industrikontrollpanel.
Den kan operere uavhengig eller i forbindelse med hovedenheten, og tilbyr praktisk betjening.
Servomotoren kontrollerer venstre og høyre bevegelse av trådspolen, noe som muliggjør presis justering
av hjulavstanden og -bredden.

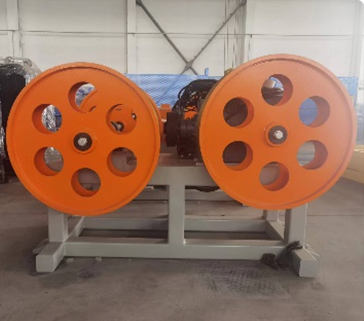

Opptak

Dual-wheel take-up brukes, med direkte digitale innstillinger via en berøringsskjerm. Trådstigningen er ubegrenset.
En 5KW giret imotor og frekvensomformerkontroll, sammen med synkrone remskiver, sikrer absolutt
presis og stabil strengstigning ved å kontrollere opptakshastigheten og merdviklingsmaskinens
retningsbestemt posisjon.

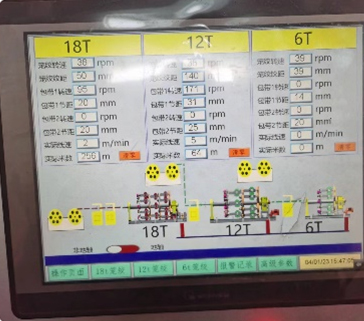

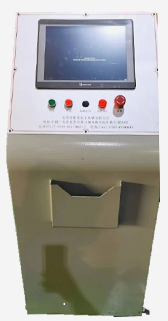

Operasjonspanel

Ekstruderingsprosess for ytre kappe:

Anbefalt:

70 mm ekstruder med ytre kappe

Søknader:

Egnet for ekstrudering av ytre kappe av industrikabler, datakabler,
kommunikasjonskabler, høyfrekvente kabler osv.
