1250 dobbel bue stranding maskin Manufacturer

1250 dobbel bue stranding maskin

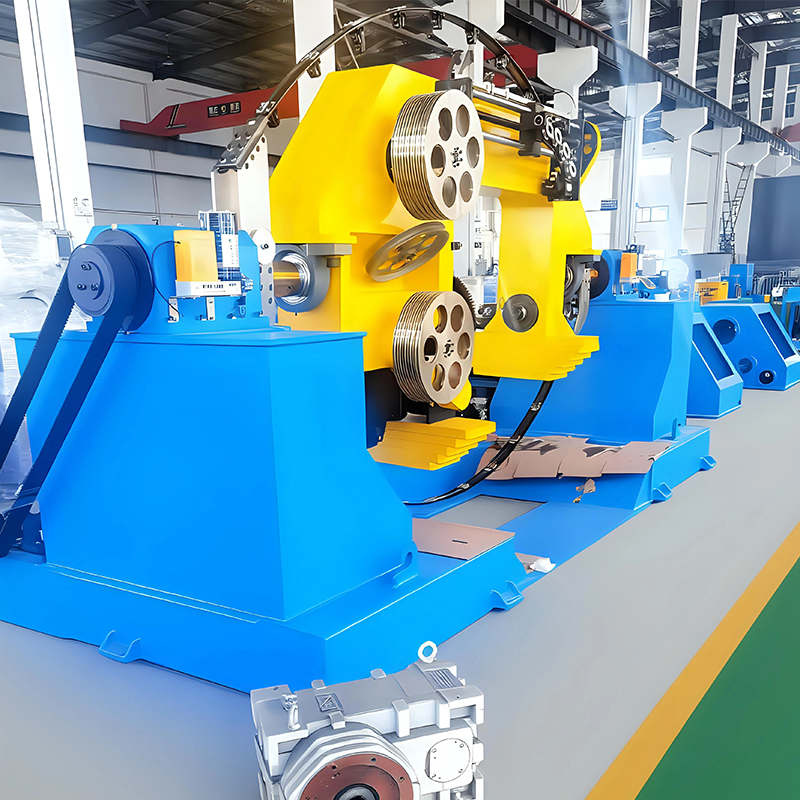

1250 Double Bow Stranding Machine er en industriell enhet hvis kjernefunksjon er å effektivt og tett spiralspole (tvinne) flere enkelttråds ledninger sammen i henhold til et spesifikt mønster, og danner en strukturelt stabil kabelenhet med forbedret elektrisk ytelse.

■ Double Bow Design: Kjernen i maskinen ligger i dens unike "Double Bow"-mekanisme. Disse to bueformede inn- og tilbaketrekningsmekanismene jobber sammen for å sikre balansert spenning og jevn bevegelse av de flere trådene under høyhastighets vridning, reduserer belastningsskader og forbedrer ensartethet.
■ Effektiv ledningstrådingsevne: Den er designet for å behandle et stort antall enkelttråder samtidig, og kan effektivt bunte og strenge store mengder ledere, optiske fibre eller andre lineære materialer (opp til deres øvre spesifikasjonsgrenser).
■ Presis stranding-kontroll: Gjennom presis mekanisk overføring og kontroll (slik som cradle-style take-up og pay-off), er vridningsstigningen (vridningstettheten) og vridningsretningen svært konsistente og kontrollerbare, noe som er avgjørende for å sikre de elektriske egenskapene, fleksibiliteten og den strukturelle stabiliteten til sluttkabelen. Styring av spenningsbalanse: Den doble buestrukturen, kombinert med et spenningsjusteringssystem, styrer effektivt den dynamiske spenningen til flere tråder under høyhastighets vridning, forhindrer at individuelle tråder blir for stramme eller løse, reduserer risikoen for brudd og sikrer rundheten og rettheten til den trådede tråden.
■ Tilpasningsevne og fleksibel produksjon: Designet rommer ulike tråddiametre, materialer (som kobber, aluminium, legeringer og optisk fiber), og vridningskonfigurasjoner, noe som sikrer produksjonsfleksibilitet.
■ Stabil produksjonsgaranti: Den robuste mekaniske strukturen og rasjonelle utformingen sikrer høyhastighets, kontinuerlig og stabil produksjonsoperasjoner, og oppfyller kravene til storskala kabelproduksjon.
■ Forbedring av kabelytelse: Det endelige målet er å produsere strandede ledningskjerner med utmerket elektrisk ledningsevne, signaloverføringskvalitet, anti-interferensegenskaper, mekanisk styrke og fleksible bøyeegenskaper. Disse trådede ledningene er viktige komponenter for ulike typer ledninger og kabler, som strømkabler, kommunikasjonskabler og datakabler.

1250 dobbel bue stranding maskin
  • 1250 dobbel bue stranding maskin
  • 1250 dobbel bue stranding maskin
  • 1250 dobbel bue stranding maskin
PREV: Horisontal/vertikal Type Back-twist+pair Stranding Machine
NESTE: Cantilever Type Single Stranding Machine
TEKNISKE PARAMETRE
KONTAKT OSS
RELATERTE PRODUKTER
OM OSS
NewTopp Presisjon Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision er et nasjonalt høyteknologisk foretak og har oppnådd ISO9001 kvalitetssertifisering og ISO14001 miljøstyringssystemsertifisering. Selskapet dekker 50 dekar, og har et uavhengig FoU-senter, et etterbehandlingssenter og en malerbod, som integrerer FoU, design, produksjon og salg. Vi er forpliktet til å gi kundene produkter av høy kvalitet og utmerket service.
As a professional China 1250 dobbel bue stranding maskin Manufacturer and 1250 dobbel bue stranding maskin factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
ÆRESSERTIFISERING
SERTIFIKAT
SISTE OPPDATERINGER
HVA ER NYHETER
INDUSTRI KUNNSKAP

Den 1250 dobbel bue stranding maskin er en kritisk del av utstyret i kabelproduksjonsindustrien, spesielt designet for effektiv, ensartet og høypresisjon spiralstrenging av flere enkeltledninger (som kobber/aluminiumledere eller fiberoptiske enheter). Kjernen ligger i dens unike mekaniske struktur, som sikrer balansert strekk og presis leggelengde for hver enkelt ledning under høyhastighetsdrift, og dermed produserer kabelkjerner med stabil struktur og overlegen elektrisk ytelse. Som et av flaggskipproduktene til Jiangsu Newtopp Precision Machinery Co., Ltd., legemliggjør 1250 dobbel bue stranding maskin selskapets dype tekniske ekspertise og produksjonshåndverk innen avansert kabelutstyr.


Kjernedesignprinsipper og tekniske høydepunkter


1. Dobbeltbue utbetalingssystem
Dette er opprinnelsen til modellens navn og dens kjernefordel i forhold til tradisjonelle strandingsmaskiner. De to symmetriske bueformede vuggene, gjennom presis synkron kontroll, oppnår følgende nøkkelytelser:

Tradisjonelle enkeltbue/ikke-buestrandere 1250 dobbel bue stranding maskin
Trådspenningen kan være ujevn, noe som påvirker strandingens rundhet. Dobbeltbuesynkron kompensasjon sikrer svært konsistent spenning over alle ledninger, noe som resulterer i tett stranding uten mellomrom.
Høy treghet under høyhastighetsdrift kan forårsake vibrasjoner og ledningsbrudd. Utmerket dynamisk balanse sikrer jevn drift, reduserer vibrasjoner og ledningsbelastning betydelig, egnet for høyhastighets kontinuerlig produksjon.
Lang nedetid for spolebytte eller feilsøking. Ergonomisk design forenkler drift og vedlikehold, reduserer uplanlagt nedetid og forbedrer den totale produksjonseffektiviteten.


2. Effektiv stranding og presis kontroll

  • Høy kapasitet: Designet for å tråde opptil 1250 enheter eller mer (avhengig av ledningsdiameter), og møte produksjonsbehovene for kabelkjerner for kabler med stort tverrsnitt.

  • Nøyaktig leggelengde: Bruker avanserte mekaniske transmisjons- eller servokontrollsystemer, og tilbyr stabil, justerbar og svært repeterbar leggelengde, fullt kompatibel med ulike kabelstandarder (f.eks. UL, CE, VDE).

  • Høy hastighet: Den optimaliserte doble buedesignen reduserer roterende masse, og tillater høyere mekaniske hastigheter samtidig som kvaliteten opprettholdes, og øker dermed ytelsen.

Som et nasjonalt høyteknologisk foretak har Newtopps FoU-team integrert mange års erfaring med merd- og rørformede strandere i dobbelbuedesignet, og kombinerer effektiviteten til høyhastighetsstrandere med den nøyaktige strekkkontrollen til merdstrandere.

Primære bruksområder

Den 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:

  • Datakommunikasjonskabler: Par vridning eller kjernetråding for Cat5e, Cat6, Cat7, etc.

  • Strømkabler: Ledertråding for strømkabler med lav til middels spenning.

  • Spesialkabler: Presisjonstråding for robotkabler, ledningsnett til biler, nye energikabler (solceller, ladebunker) og industrielle busskabler.

  • Andre ledningsmaterialer: Stranding for telefonledninger, lydkabler og forskjellige metalliske materialer.

Ved å utnytte sin erfaring med å levere komplett produksjonslinjeutstyr for datakabler, industrikabler og robotkabler, sikrer Newtopp at 1250 Double Bow Stranding Machine fungerer i perfekt synergi med oppstrøms- og nedstrømsutstyr (som Newtopps ekstrudere og tapemaskiner), og danner svært effektive produksjonslinjer.

Veiledning for valg av utstyr og vedlikehold


1. Nøkkelparametre for utvalgsreferanse

Parameter Beskrivelse og vurderinger
Gjeldende ledningsdiameterområde Bekreft diameterområdet for enkelttråder som skal strandes, og sørg for maskinkompatibilitet.
Maks. Antall strandingsenheter Velg basert på maksimalt antall kjernekrav for produktene dine (f.eks. 1250-type).
Lay Length Range Bekreft at den dekker leggelengdekravene for alle produktspesifikasjonene dine.
Maks. Spindelhastighet Direkte påvirker produksjonseffektiviteten; balanse med maskinstabilitet.
Pay-Off spolestørrelse Match eksisterende verktøy- og materialspesifikasjoner for å minimere ytterligere investeringer.
Spenningskontrollmetode Mekanisk friksjon, magnetisk partikkelbrems eller servomotor; varierer i presisjon og pris.


2. Nøkkelpunkter for rutinemessig vedlikehold

  • Regelmessig smøring: Smør bevegelige deler som girkasser og lagre strengt i henhold til manualen.

  • Rengjøring: Fjern straks metallspon og støv inne i maskinen for å forhindre tap av nøyaktighet.

  • Inspeksjon av spenningssystem: Kalibrer og inspiser regelmessig spenningskontrollmekanismer for å sikre responsiv og nøyaktig ytelse.

  • Kontroll av mekanisk feste: Sjekk for løse bolter ved alle koblingspunkter, spesielt på høyhastighets roterende deler.

  • Kontroll av elektrisk system: Inspiser driftsstatusen til sensorer, bremser, PLS og andre elektriske komponenter.

Jiangsu Newtopp Precision Machinery Co., Ltd. leverer ikke bare høykvalitets 1250 Double Bow Stranding Machines men tilbyr også omfattende operatøropplæring, detaljerte vedlikeholdsmanualer og langsiktig reservedelsstøtte for å sikre at utstyret opprettholder optimal ytelse gjennom hele livssyklusen.

Ofte stilte spørsmål (FAQ)

Q1: Hva er hovedforskjellene mellom en Double Bow Strander, en Tubular Strander og en Cage Strander?
A1: Den core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.

Q2: Hvordan forhindre overdreven indre torsjonsspenning eller tilbakefjæring i den flertrådede lederen?
A2: Dette er nettopp essensen av 1250 Double Bow Stranding Machine. Den symmetriske utformingen av de doble buene og det presise synkroniseringssystemet sikrer nesten identisk spenning for alle ledninger ved konvergenspunktet. Newtopps design optimerer ledehjulets bane og opptaksvinkel, minimerer unødvendig bøyespenning, og forhindrer fundamentalt akkumulering av indre spenninger og tilbakefjæring av produktet forårsaket av ujevn spenning eller overdeformasjon.

Q3: Hvordan sikrer utstyret ditt kompatibilitet med eksisterende produksjonslinjer?
A3: Som en fullkjedeleverandør som dekker FoU, design og produksjon, forstår Jiangsu Newtopp Precision Machinery Co., Ltd. dypt viktigheten av produksjonslinjesynergi. Vi tilbyr fleksibel grensesnitttilpasning (elektriske signaler, mekaniske dimensjoner, hastighetstilpasning, etc.), og sikrer at 1250 Double Bow Stranding Machine kan integreres sømløst i kundenes eksisterende produksjonslinjer eller nye linjer sammensatt av annet Newtopp-utstyr (som ekstrudere, tapemaskiner), noe som muliggjør intelligent og kontinuerlig produksjon.

Q4: Hva er levetiden til nøkkelkomponenter, og er de enkle å erstatte?
A4: Newtopp insisterer på å bruke høykvalitets lagre, gir og elektriske komponenter. Mekaniske nøkkeldeler er forsterket og presisjonsbearbeidet for lang levetid. I mellomtiden har utstyret en modulær design, med slitedeler og vedlikeholdspunkter lett tilgjengelig for enkel utskifting. Selskapets baser, som den i Kunshan, sørger for rask tilførsel av ekte reservedeler og teknisk støtte.
