Bruk: Egnet for back-twist pay-off og bare-twist pair-tvinning av isolasjonskjerneledninger til datakabler som Cat-5, Cat-5e, Cat-6 og HDMI 2.1, etc.
Funksjon: Vri tilbake før parvridning og reduser wireskaden under tvinningsprosessen. Back-twist og par-twist maskiner jobbet sammen.
Hoveddeler: Φ500 Active back-twist pay off-maskin og Φ500 par twist-maskin

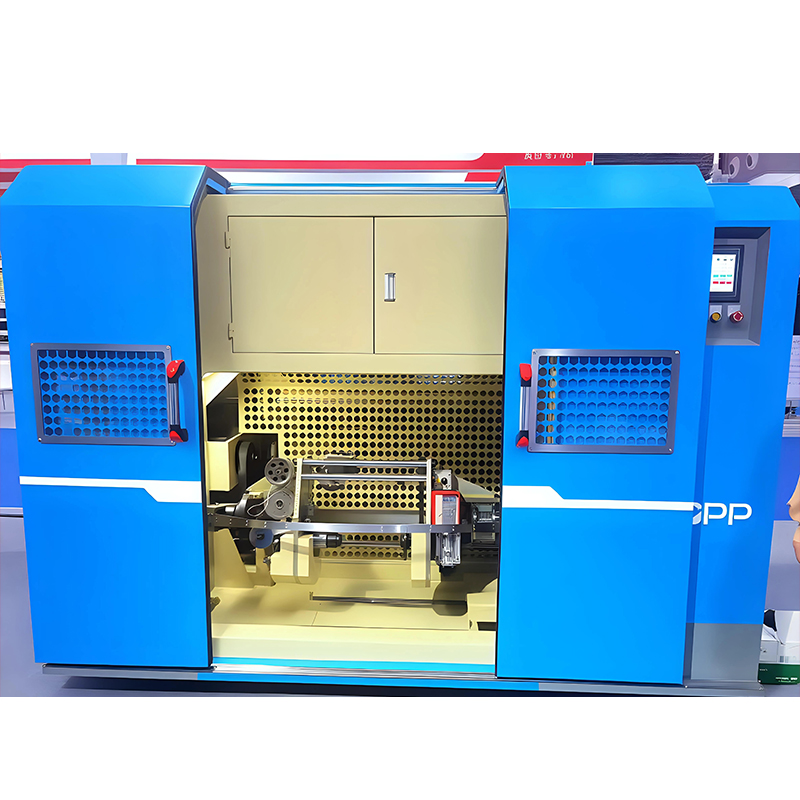

Den Horisontal/vertikal type Back-Twist Pair Stranding Machine er et sentralt utstyr innen avansert datakabelproduksjon. Den er spesifikt designet for back-twist pay-off og bare-twist pair stranding av isolerte kjerneledninger som brukes i presisjonsdatakabler som Cat-5, Cat-5e, Cat-6 og HDMI 2.1. Kjernen til denne maskinen ligger i dens synergistiske "back-twist first, then pair-twist" driftsmodus, som effektivt reduserer ledningsspenning og skade under strandingsprosessen. Dette sikrer stabiliteten og konsistensen til den elektriske ytelsen til ledningsparene, og danner grunnlaget for å produsere høyytelses dataoverføringskabler med lav latens.
Som en nøkkelkomponent i kabelutstyrsproduktmatrisen til Jiangsu Newtopp Precision Machinery Co., Ltd., inneholder denne Back-Twist Pair Stranding Machine over et tiår med FoU-erfaring innen produksjon av høypresisjonsmaskiner, noe som reflekterer vår konsekvente streben etter ingeniørfilosofien "presisjon, effektivitet og pålitelighet."
Inngående teknisk prinsippanalyse

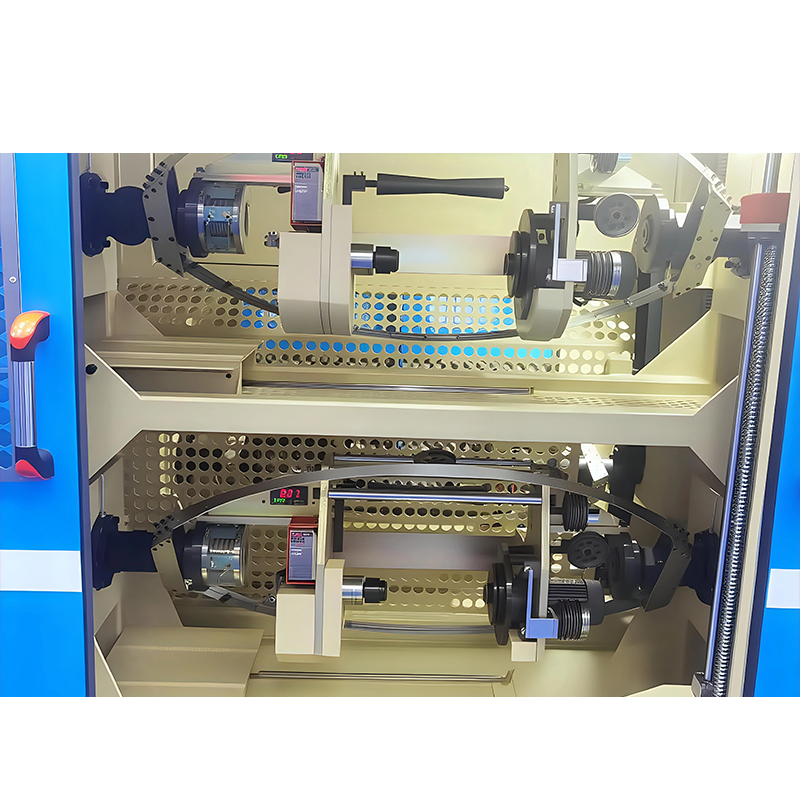

Den equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Denne prosessen minimerer problemer som mikroskade på isolasjonslaget og endringer i lederforlengelseshastighet forårsaket av dreiemomentakkumulering i tradisjonell partråding, noe som forbedrer de viktigste elektriske ytelsesparametrene til ledningsparet, inkludert returtap og nesten-ende krysstale (NEXT).
Typiske søknadstilfeller
| Kabeltype | Søknadsbeskrivelse | Ytelseskrav for Back-Twist Pair Stranding Machine |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | Krever ekstremt høy strandingspresisjon og konsistens for å garantere overføringsytelse ved frekvenser på 250MHz og over. Tilbake-vri-prosessen reduserer defekter, og sikrer kanaloverholdelse. |
| HDMI 2.1 | Ultra-High-Definition Audio-Video-overføring | Støtter høye hastigheter opptil 48 Gbps, krever streng parsymmetri og signalintegritet. Utstyret sikrer jevn parstranding og lav skade. |
| Spesialiserte høyhastighets datakabler | Datasenter, interne servertilkoblinger | Må ofte oppfylle strengere impedans- og dempningskrav. Maskinens stabilitet og høye presisjon garanterer batchproduksjon av kvalifiserte produkter. |
Ved å utnytte FoU-styrken til en nasjonal høyteknologisk bedrift, designer Newtopp Precision Back-Twist Pair Stranding Machine for fullt ut å oppfylle de strenge kravene til de nevnte avanserte applikasjonene for grunnleggende ledningsproduksjon.
Vedlikehold og teknisk støtte
For å sikre at den horisontale/vertikale typen Back-Twist Pair Stranding Machine opprettholder optimal nøyaktighet og stabilitet på lang sikt, anbefaler Newtopp å følge følgende vedlikeholdsretningslinjer:
Daglig inspeksjon: Sjekk pneumatisk komponenttrykk, spenningssystemets respons, temperaturøkning i hovedlageret og eventuelle unormale vibrasjoner.
Regelmessig vedlikehold: Fyll på spesifisert fett for roterende komponenter (f.eks. tilbakesnoningslager, stranding av buelagre) i henhold til tidsplanen, rengjør fotoelektriske sensorer, og inspiser og stram alle elektriske koblinger.
Nøyaktighetskalibrering: Kalibrer med jevne mellomrom back-twist-vinkelen og strandingsstigningen ved hjelp av profesjonelle instrumenter. Denne tjenesten kan leveres av Newtopps profesjonelle ingeniører.
Newtopp Precision sikrer kvaliteten på hver maskin som leveres gjennom sitt ISO9001 kvalitetsstyringssystem. Støttet av et fullkjedeservicesystem som dekker FoU, produksjon og salg, gir vi kundene omfattende støtte som spenner fra installasjon og igangkjøring, operatøropplæring til livslang teknisk assistanse.
Ofte stilte spørsmål (FAQ)
Spørsmål: Hvorfor er "back-twist"-trinnet nødvendig ved produksjon av datakabelpar?
A: Tilbakevending brukes for å eliminere rotasjonsspenningen akkumulert i den isolerte kjernetråden under utbetalingsprosessen. Uten tilbaketvinning vil direkte partråding føre til at denne spenningen fører til mikrodeformasjon av ledningens indre struktur, noe som vil påvirke stabiliteten til karakteristiske impedans- og krysstaleindikatorer alvorlig under høyfrekvent signaloverføring. Dette gjør det vanskelig for kabelen å bestå høystandardtester som Cat-6/HDMI 2.1.
Spørsmål: Hva er de spesifikke fordelene med Newtopps Back-Twist Pair Stranding Machine sammenlignet med vanlige par tvillinger?
A: Den core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
Spørsmål: Hva er hovedfaktorene du bør vurdere når du velger mellom horisontal og vertikal type?
A: Den primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
Spørsmål: Kan utstyret imøtekomme produksjon av kjernetråder med forskjellige spesifikasjoner (f.eks. diameter, leggelengde)?
A: Ja. Newtopps Back-Twist Pair Stranding Machine er designet for god allsidighet. Produksjonen kan raskt byttes mellom forskjellige trådparspesifikasjoner ved å endre utbetalingsspolen, justere strammeren og endre strandingsparametere (som hastighet, stigning osv.) på berøringsskjermen. Vi tilbyr detaljerte bruksanvisninger og veiledning for parameterinnstilling.
Spørsmål: Som utstyrsprodusent, hvordan sikrer Newtopp en langsiktig stabil drift av maskinen?
A: For det første er kjernekomponenter som hovedspindelen, lagrene og servosystemene hentet fra internasjonalt anerkjente merker. For det andre har vi et uavhengig FoU-senter og etterbehandlingssenter, som muliggjør intern presisjonsmaskinering av viktige strukturelle deler for å sikre grunnleggende kvalitet. Til slutt gir vi omfattende ettersalgsstøtte, inkludert fjerndiagnostikk, reservedelsforsyning og regelmessig oppfølging, for å sikre at våre kunders produksjonslinjer fungerer kontinuerlig og effektivt. Vårt ISO14001 miljøstyringssystem forplikter oss også til å praktisere miljøansvar i utstyrsproduksjon og service.
