Bruk: Egnet for CAT5E/ CAT6/ CAT7 LAN-kabler par vridning.
1. Design med tre stigninger, 1,5 ganger hastighet til tradisjonell dobbel vrimaskin når med 33 % tilbake vrihastighet.
2. Servo elektronisk tonehøyde, berøringsskjerminnstilling, PLS-kontroller, nøyaktighet innenfor /-2%.
3. Aktiv opptrekking, spenningen stabil fra tom til full undertråd.

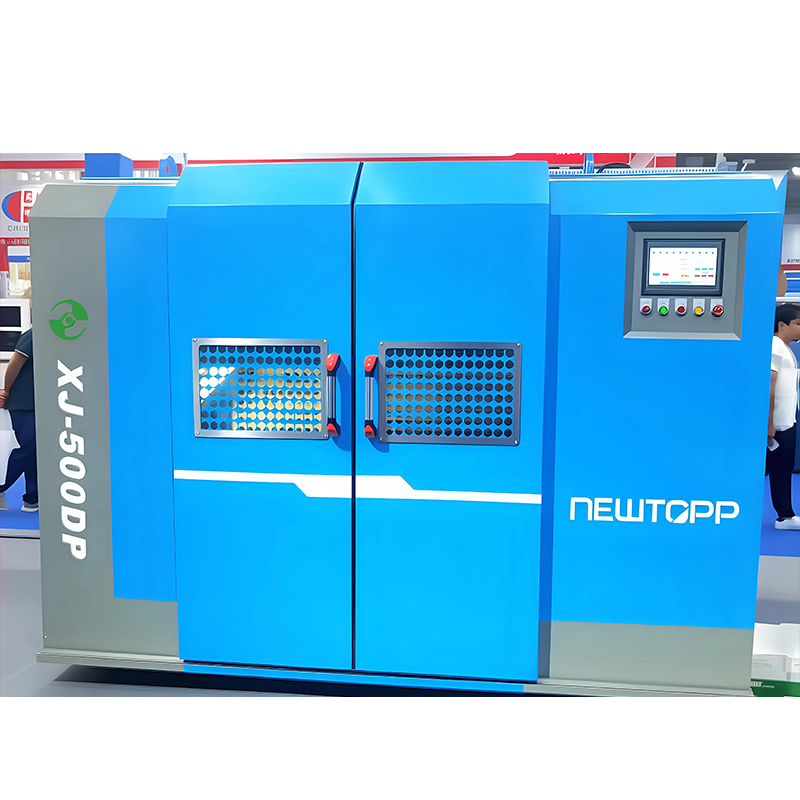

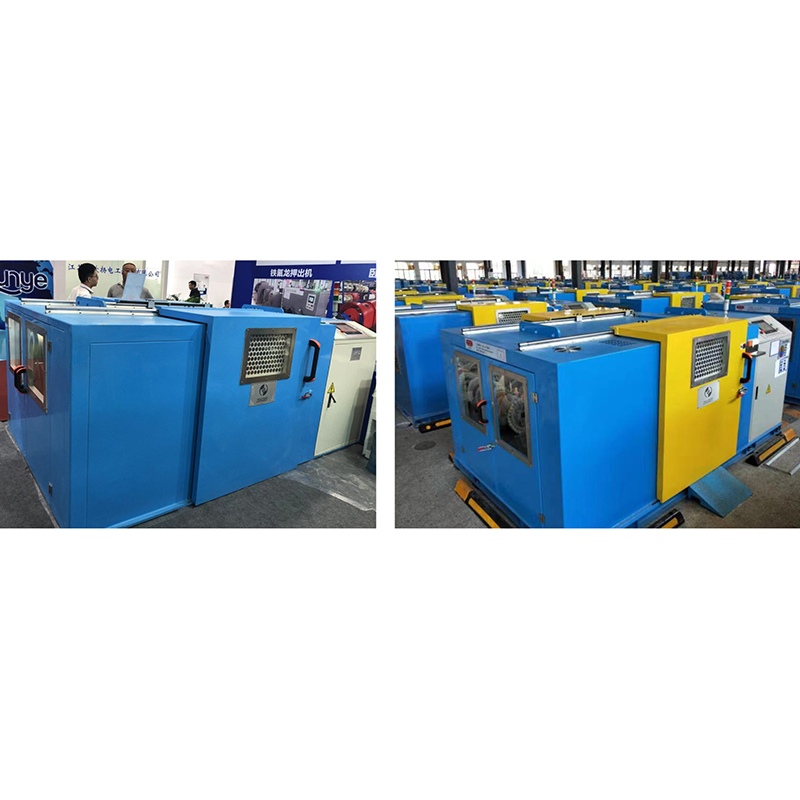

Den Triple Stranding Machine er et kjernepresisjonsutstyr i produksjon av nettverkskabler, spesielt designet for presis vridning av isolerte kobbertrådpar brukt i CAT5E, CAT6, CAT7 og datakabler av høyere kvalitet. Kvaliteten på denne vridningsprosessen bestemmer direkte den endelige kabelens signaloverføringshastighet, crosstalk-immunitet og elektrisk ytelsesstabilitet. Som en profesjonell produsent på dette feltet, utnytter Jiangsu Newtopp Precision Machinery Co., Ltd. over et tiår med FoU og produksjonserfaring innen høypresisjonskabelutstyr. Vi integrerer avansert servokontrollteknologi med utprøvd prosesskunnskap for å gi kundene effektive, stabile og brukervennlige vridningsløsninger med høy ytelse.
Høyeffektiv Triple Pitch Design: Inkorporerer en unik synkron trippel-pitch vridningsmekanisme. Sammenlignet med tradisjonelle maskiner med dobbel tonehøyde øker den teoretisk produksjonseffektivitet betraktelig samtidig som den opprettholder det nødvendige 33 % back-twist-forholdet, og oppfyller kravene til storskalaproduksjon for nettverkskabler av høy kvalitet.
Intelligent servokontroll: Har et fullt servodrevet elektronisk pitchkontrollsystem. Parametre stilles inn og justeres via en berøringsskjerm HMI (Human Machine Interface) og administreres nøyaktig av en PLS, og oppnår vri-pitch-kontrollnøyaktighet innenfor ±2 %. Denne presisjonen støttes av kontinuerlig investering i bevegelseskontrollalgoritmer ved Newtopps FoU-senter, sertifisert som en nasjonal høyteknologisk bedrift, som sikrer konsistent og repeterbar prosesskvalitet.
Stabil spenningsopptak: Utstyrt med et aktivt opptakssystem kombinert med spenningsovervåking og tilbakemelding i sanntid. Dette sikrer konstant spenning gjennom hele viklingsprosessen fra en tom til en full undertråd, og beskytter effektivt ledningen mot strekking eller deformasjon. Dette er grunnleggende for å produsere kabler med lav latens og høy ytelse.
Den Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Standard nettverkskabler: Tvinnepar for CAT5E, CAT6, CAT6A, CAT7/7A, etc.
Høyytelses skjermede kabler: For kabler med høy skjermingseffektivitet brukt i datasentre og serverfarmer.
Industrielle kommunikasjonskabler: Produksjon av kommunikasjonskabler som er motstandsdyktige mot tøffe miljøer og forstyrrelser.
Som en kabelutstyrsprodusent med en produktportefølje som dekker hele prosessen fra ekstrudering og stranding til kabling og mantel, har Newtopp en dyp forståelse av vridningsprosessens kritiske rolle innenfor den totale produksjonslinjen. Vi leverer ikke bare frittstående maskiner, men tilbyr også profesjonelle råd om prosessintegrasjon og -optimalisering basert på vårt helhetlige syn på oppstrøms- og nedstrømsprosesser, og sikrer synergistisk effektivitet for hele produksjonslinjen.
| Vare | Tradisjonell Twinning-maskin | Newtopp Triple Stranding Machine |
|---|---|---|
| Design arkitektur | Vanligvis Double Pitch | Triple Pitch Design |
| Produksjonseffektivitet | Grunnlinje | Betydelig teoretisk økning (~1,5x under samme tilbakevendingsforhold) |
| Kontrollmetode | Mekanisk justering eller grunnleggende elektrisk kontroll | Helt servo elektronisk kontroll, berøringsskjermparameterinnstilling |
| Kontrollpresisjon | Relativt lavere, erfaringsavhengig | Høy presisjon (innen ±2%), digital kontroll |
| Spenningshåndtering | Enkel mekanisk kontroll eller passiv opptagning | Active Take-Up, Closed-Loop Constant Tension Control |
| Bytte bekvemmelighet | Tidkrevende, krever utskifting av deler | Rask tilbakekalling av oppskrifter via berøringsskjerm |
For å sikre langsiktig stabil drift av utstyret, anbefaler Newtopp å følge disse retningslinjene og gir standardisert servicestøtte basert på vårt ISO9001 kvalitetsstyringssystem:
Daglige kontroller: Rengjør styrehjul og sensorer; inspiser luft og elektriske tilkoblinger.
Regelmessig vedlikehold: Smør bevegelige deler i henhold til den manuelle planen; inspisere og kalibrere spenningssensorer; rengjør intern støvansamling.
Profesjonelt vedlikehold: Vi anbefaler periodisk systematisk inspeksjon og nøyaktighetsverifisering av kvalifiserte teknikere. Newtopp har et nasjonalt og globalt ettersalgsservicenettverk som kan tilby originalt fabrikkvedlikehold, bytte av reservedeler og ekstern teknisk støtte.
Operatøropplæring: Operatører bør motta systematisk opplæring i utstyrsstruktur, sikkerhetsprotokoller, HMI-drift og grunnleggende feilsøking. Newtopp gir omfattende igangkjøringsopplæring og detaljerte driftsmanualer til våre kunder.
Q1: Hva er hovedformålet med trippel-pitch-designet?
A1: Hovedformålet er å øke maskinens driftshastighet og produksjonseffektivitet betydelig og samtidig sikre vridningskvalitet (spesielt for å møte spesifikke krav til tilbakevendingsforhold). Dette oppnås ved å optimalisere den mekaniske strukturen og lastfordelingen, og dermed redusere energiforbruket og tidskostnaden per produksjonsenhet.
Q2: Hva er de praktiske fordelene med servo elektronisk tonehøydekontroll fremfor mekanisk justering?
A2: Den advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
Spørsmål 3: Hvorfor er konstant spenningskontroll så kritisk for ytelsen til nettverkskabelen?
A3: Strekksvingninger under vridningsprosessen kan føre til ujevn vridningsstigning, svak strekking eller deformasjon av ledningen. Dette øker igjen kabelens "forsinkelsesskjevhet" og forårsaker impedansuregelmessigheter. Dette er kritiske defekter for høyytelses nettverkskabler som CAT6A og CAT7 som overfører høyfrekvente signaler. Konstant spenningskontroll er grunnleggende for å sikre at deres elektriske ytelse oppfyller standardene.
