Hva er en planetarisk strandingsmaskin?

A planetarisk strandingsmaskin er et høyt spesialisert stykke lednings- og kabelproduksjonsutstyr som tvinner flere trådtråder sammen rundt en sentral kjerne eller akse samtidig som den absolutte rettheten og spenningen til hver enkelt tråd opprettholdes gjennom en unik planetbevegelse. I motsetning til tradisjonelle bunting eller stive burstrandere, en planetarisk strandingsmaskin sørger for at hver trådspole roterer rundt sin egen akse når den går i bane rundt maskinens sentrale aksel, og eliminerer fullstendig uønsket vridning eller tilbakevending i de enkelte filamentene. I følge bransjedata fra International Wire & Machinery Association (IWMA) har planetarisk strandingsteknologi blitt uunnværlig i produksjonen av høyspentstrømkabler, undersjøiske kabler og sofistikerte dataoverføringslinjer, hvor presisjonen av leggelengden og den mekaniske integriteten til den strandede lederen er avgjørende for den endelige elektriske ytelsen og driftssikkerheten.

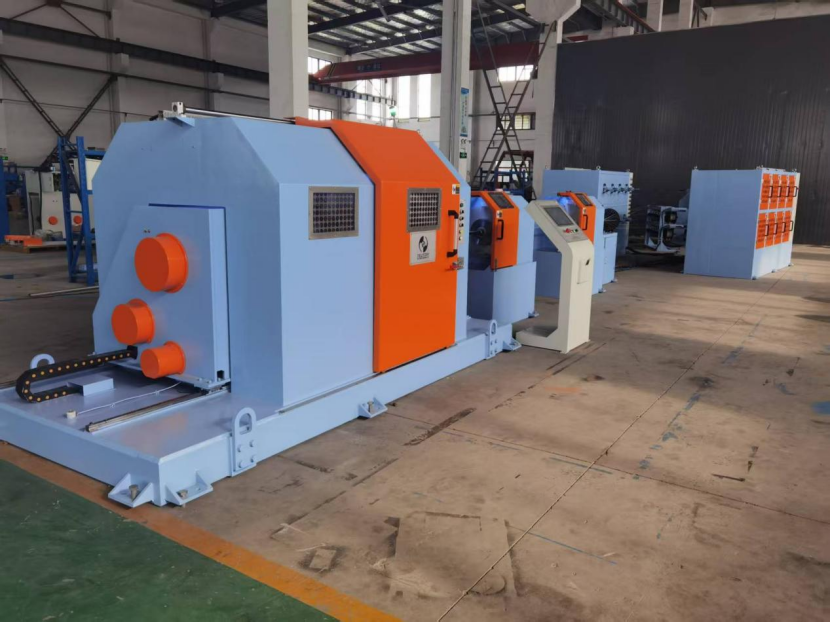

Hva er en planetarisk strandingsmaskin og hvordan fungerer den?

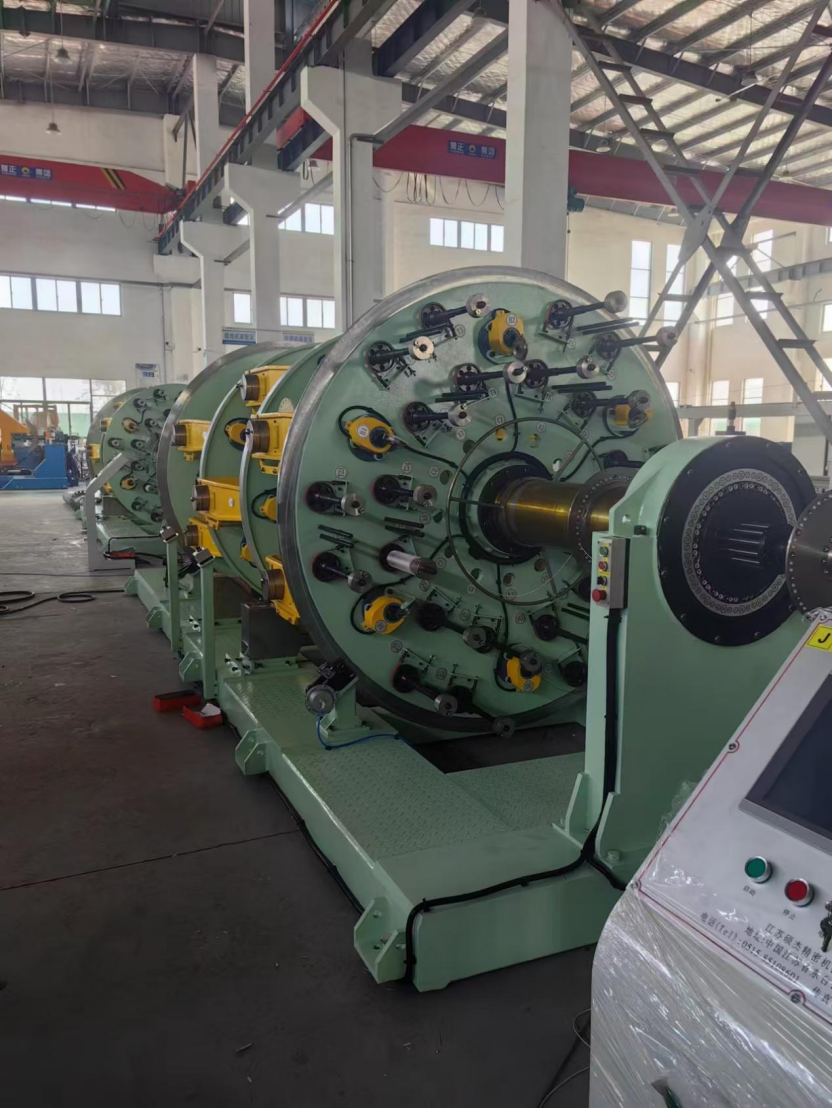

En planetarisk strandingsmaskin er et rotasjonssystem med flere spole der hver utbetalingsspole er montert på sin egen individuelt drevne roterende vugge innenfor en større roterende hovedramme, slik at de individuelle ledningene kan tvinnes sammen uten torsjonsspenning eller ukontrollert deformasjon. Det grunnleggende prinsippet for a planetarisk strandingsmaskin kan sammenlignes med Jordens bevegelse rundt Solen: akkurat som Jorden roterer om sin akse mens den går i bane rundt Solen, roterer hver trådspole i maskinen om sitt eget senter for å betale av ledningen, samtidig som den bæres i en sirkulær bane rundt det sentrale samlingspunktet til den strandede lederen. Denne doble rotasjonsmekanismen er kritisk fordi den nøytraliserer tilbakevridningen som ellers ville samle seg i hver ledning hvis den ble trukket av en stasjonær spole mens den ble spiralformet rundt kjernen. I en standard lay-up kan en 1/2 tommers (12,7 mm) leggeplate med 18 spoler behandle opp til 37 individuelle tråder i en enkelt omgang, med rotasjonshastigheten til hovedrotoren på opptil 100 til 300 omdreininger per minutt avhengig av maskinstørrelse og trådmåler. Hele operasjonen styres av synkroniserte servomotorer og programmerbare logiske kontroller (PLCer) som sikrer at leggingslengden – den aksiale avstanden som kreves for én fullstendig omdreining av en tråd rundt kjernen – holdes innenfor en toleranse på mindre enn ±1 % . Wire Association International rapporterer at dette presisjonsnivået er nødvendig for flerlags konsentrisk stranding som brukes i mellom- og høyspente strømkabler, der selv mindre uoverensstemmelser i leggelengden kan skape lokaliserte elektriske spenningspunkter som fører til delvis utladning og for tidlig isolasjonssvikt.

De kritiske fordelene ved planetarisk stranding fremfor konvensjonelle metoder

Den avgjørende fordelen med en planetarisk strandingsmaskin er dens evne til å produsere en fullstendig torsjonsfri flertrådet leder, som bevarer forlengelsesegenskapene og bruddstyrken til de enkelte ledningene samtidig som den oppnår overlegen geometrisk ensartethet. I en konvensjonell stiv burstrander eller rørformet strander er spolene festet innenfor den roterende rammen og ledningen trekkes av over flensen, og innfører en 360-graders vridning i hver wire for hver fullstendig rotasjon av buret rundt kjernen. Denne vridningen deformerer ledningen permanent, reduserer dens strekkstyrke og gjør den utsatt for fuglebur – en tilstand der de ytre trådene til en ferdig kabel skiller seg fra kjernen under bøying eller spenning. I kontrast er planetbevegelsen til a planetarisk strandingsmaskin opphever vridningen, noe som resulterer i en tråd som ligger helt rett innenfor kabelstrukturen. Dette gjør at den flertrådede lederen kan oppnå en fyllfaktor – forholdet mellom det totale tverrsnittsarealet til ledningene og tverrsnittsarealet til lederen – på opptil 93 % til 95 % , som maksimerer elektrisk ledningsevne for en gitt diameter. For kobber- eller aluminiumledere i kraftoverføring, oversetter denne forbedringen i tetthet direkte til redusert linjemotstand og lavere I²R-tap. I tillegg minimerer den glatte, kompakte overflaten til en planettrådet leder luftspaltene og fremspringene som kan forårsake koronautladning i høyspentkabler som opererer over 110 kV. Ved å redusere behovet for omfattende taping og skjerming, kan produsenter spare betydelige materialkostnader over store produksjonsserier.

Hvor brukes planetariske strandingsmaskiner i moderne industri?

Planetariske strandingsmaskiner brukes først og fremst i produksjon av høyytelsesledere der de mekaniske og elektriske kravene er så strenge at selv en liten mengde ledningsforvrengning eller uregelmessigheter i leggingslengden er uakseptabel. De viktigste bruksområdene er som følger:

• Høyspent og ekstra høyspent strømkabler: De torsjonsfrie, perfekt komprimerte lederne produsert av en planetarisk strandingsmaskin er avgjørende for XLPE-isolerte kabler klassifisert fra 66 kV til 500 kV. I følge CIGRE Technical Brochure 720, minimerer den glatte ytre overflaten av en planettrådet segmentleder (Milliken-leder) risikoen for elektrisk tredannelse ved leder-isolasjonsgrensesnittet, som er den viktigste årsaken til langsiktig kabelfeil i underjordiske overføringsnettverk.
• Sjø- og undervannskabler: Disse kablene utsettes for kontinuerlig dynamisk bøyning og spenning under leggingsoperasjoner. Den høye strekkfastheten og fleksibiliteten som beholdes av torsjonsfrie kobber- eller aluminiumtråder er avgjørende for å forhindre lederbrudd. En enkelt feil i en sjøkabel kan resultere i reparasjonskostnader som overstiger flere millioner dollar, som bemerket av industrianalytikere fra CRU Group.
• Spesialiserte kontroll- og dataoverføringskabler: I robotarmer, romfartsledninger og avanserte lydkabler er enhver mikrofonisk støy eller signalrefleksjon forårsaket av uregelmessig ledergeometri uakseptabel. Den eksepsjonelle konsentrisiteten og overflateglattheten levert av en planetarisk strandingsmaskin gi de stabile elektriske egenskapene som kreves for konsistent impedans og signalintegritet.
• Produksjon av stålsnor og ståltau: For dekkforsterkningssnorer og løftetau med høy styrke, må de enkelte stålfilamentene strandes uten gjenværende vridningsspenninger for å forhindre avvikling ved kutt. Planetariske strandere brukes til å produsere flertrådet tau med svært presise leggelengder og null rotasjon under belastning.

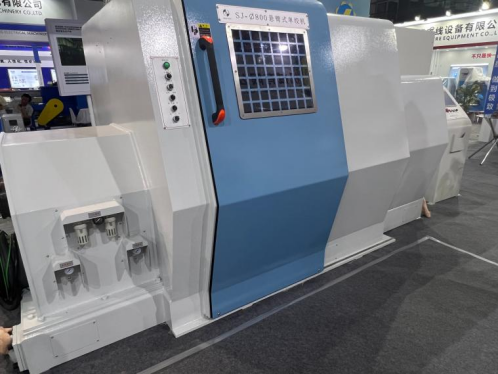

Sammenligning av Planetary Stranders med Rigid Cage og Rørformet Stranders

Når kabelprodusenter vurderer strandingsutstyr for en ny produksjonslinje, innebærer valget mellom en planetstrander, en stiv burstrander og en rørformet strander en avveining mellom produktkvalitet, produksjonshastighet og kapitalinvestering. Tabellen nedenfor gir en direkte sammenligning av nøkkelytelsen og applikasjonsparametrene som skiller disse tre maskintypene.

Som illustrert i tabellen, er planetarisk strandingsmaskin er ikke den raskeste eller billigste, men den leverer lederen av høyeste kvalitet. For en kabel som skal installeres under bakken eller under vann i 40 år og ikke kan erstattes uten et massivt anleggsprosjekt, er den ekstra kostnaden ved planetarisk stranding ubetydelig sammenlignet med levetidskostnaden for en enkelt isolasjonsfeil.

Viktige tekniske spesifikasjoner og operasjonelle hensyn

Ytelsesomfanget til en planetarisk strandingsmaskin er definert av dens spolekapasitet, antall rotorer, maksimal rotasjonshastighet og presisjonen til kontrollsystemet for leggelengde. En typisk mellomstor planetstrenger designet for produksjon av strømkabelledere vil ha følgende egenskaper:

• Spole diameter: Pay-off spoler varierer fra 400 mm til 630 mm i flensdiameter, med en trådkapasitet på opptil 500 kilo av kobber eller aluminium per spole. For store ledertråding kan en linje inneholde seks eller tolv rotorer, som hver bærer flere spoler.
• Tråddiameterområde: Maskinen kan behandle individuelle ledninger fra ca 0,5 mm til 5,0 mm i diameter, med det spesifikke området avhengig av rulleføringene og strammerinnstillingene.
• Kontroll av leggelengde: Moderne servodrevet planetarisk strandingsmaskins oppnå leggelengder fra så korte som 30 mm til over 500 mm, justerbar via HMI-berøringsskjermen. Leggelengden er elektronisk synkronisert med oppsamlingsrullen for å opprettholde et konstant forhold selv når oppsamlingsspolen fylles og den effektive diameteren endres.
• Forvridning og etterforming: For komprimerte ledere kan maskinen være utstyrt med forvridningshoder som påfører en liten plastisk deformasjon på tråden som kommer inn, og etterformingsdyser eller -ruller som komprimerer den flertrådede lederen til dens endelige sirkulære eller segmentformede form. Ifølge en teknisk artikkel presentert på IWMA årlige konferansen, anvendelsen av en post-forming kraft av 2 til 4 kilonewton kan øke fyllingsfaktoren med ytterligere 3 %.

Ofte stilte spørsmål om planetariske strandingsmaskiner

Hva er forskjellen mellom planetarisk stranding og buntstranding?

Bunnstrenging tvinner alle ledningene sammen i en enkelt roterende bue eller bur uten å kontrollere posisjonen til hver enkelt tråd, noe som resulterer i en tilfeldig legging og betydelig ledningsforvrengning. A planetarisk strandingsmaskin , på den annen side, kontrollerer nøyaktig posisjonen, spenningen og vridningen til hver ledning, og produserer et høyt ordnet konsentrisk legg uten indre vridning. Bunnstrenging brukes til rimelige fleksible ledere, mens planettråding er reservert for strøm- og datakabler med høy pålitelighet.

Kan en planetarisk strandingsmaskin produsere komprimerte ledere?

Ja, og det er ofte den foretrukne metoden. Fordi ledningene allerede er anordnet i en perfekt konsentrisk geometri med null torsjon, komprimerer de mer jevnt under trykket fra en formet dyse eller rulle. A planetarisk strandingsmaskin utstyrt med et komprimeringshode kan redusere lederdiameteren med 8 % til 12 % samtidig som den opprettholder en jevn, gapfri overflate, noe som betydelig reduserer mengden isolasjon og skjermingsmateriale som kreves i etterfølgende ekstruderingstrinn.

Hvilke materialer kan behandles på en planetarisk strandingsmaskin?

Maskinen er designet for å håndtere både jernholdige og ikke-jernholdige ledninger, inkludert glødet kobber, hardtrukket kobber, aluminium, aluminiumslegering, galvanisert ståltråd og rustfritt stål. Materialvalget avhenger av sluttbruksapplikasjonen: kobber og aluminium for elektrisk ledningsevne, og stål for mekanisk styrke i luftledere (ACSR) og ståltau. Det kritiske kravet er at tråden må ha konsistente diameter- og forlengelsesegenskaper for å opprettholde jevn spenning på tvers av alle spoler.

Hvordan opprettholder du presis spenning på en planetarisk strandingsmaskin?

Hver undertrådsholder er utstyrt med en justerbar mekanisk friksjonsbrems eller en aktiv elektromagnetisk strammer. Spenningen settes til en verdi typisk mellom 1 og 10 Newton , avhengig av tråddiameter og flytestyrke. Hvis spenningen er for lav, vil ledningene være løse og lederen vil ha dårlig geometrisk stabilitet; hvis de er for høye, kan ledningene trekke seg ned eller til og med ryke. Regelmessig kalibrering av strammesystemet med en håndholdt spenningsmåler er avgjørende for å opprettholde produktkvaliteten, siden ujevn spenning mellom spoler er den primære årsaken til uregelmessigheter i leggelengden.

Etter hvert som etterspørselen etter pålitelig kraftoverføring og datakommunikasjon med høy kapasitet fortsetter å eskalere, vil planetarisk strandingsmaskin er fortsatt en hjørnestein i avansert kabelproduksjon. Dens evne til å levere en torsjonsfri, geometrisk perfekt leder kan ikke matches med raskere, men mindre presise strandingsmetoder. Ved å investere i planetarisk teknologi sikrer lednings- og kabelprodusenter at de kritiske lederne som forbinder våre strømnett, offshore vindparker og kommunikasjonsnettverk vil fungere trygt og effektivt i flere tiår under de mest krevende forholdene.
